功能/特點

世界唯一可雙軌傳送基板寬度超過W300mm的高速貼片機

僅憑雅馬哈一個品牌即可提供雙軌結構的超高速小尺寸貼片機和超多功能的檢查機印刷機等

可對應最大基板厚度8mm、最大重量10kg的超大型基板的高速通用貼片機

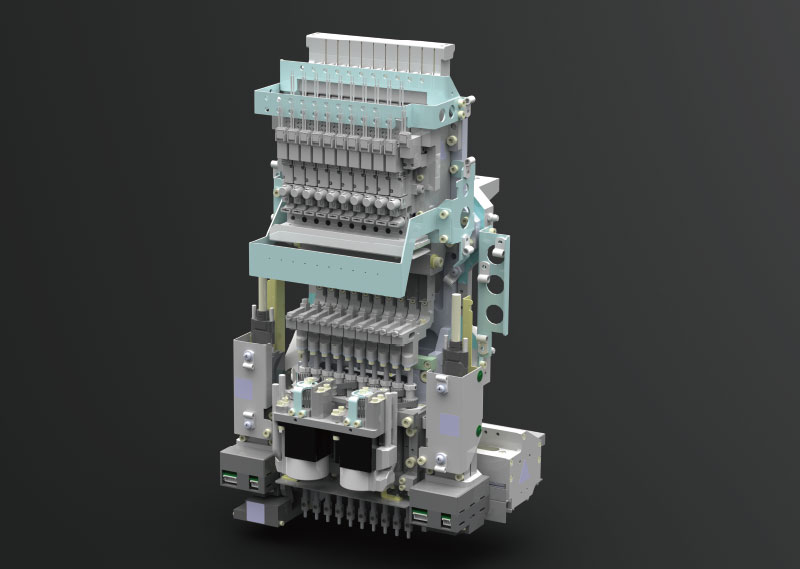

▼   高速通用一體化貼裝頭

進一步對無需更換貼裝頭、在維持高速性的狀況下可對范圍廣泛的各種元件進行貼裝的“單一貼裝頭解決方案”進行了改進，

備有兩種貼裝頭。使用高速通用貼裝頭也可對應超小型(0201mm)芯片元件的貼裝。

※  高速通用（HM：High-Speed Multi）貼裝頭                             ※  異形（FM：Flexible Multi）貼裝頭

是一種萬能型貼裝頭，不僅具備高速性，而且                                    是一種元件對應能力超寬范圍型貼裝頭，

還兼?zhèn)渫ㄓ眯裕瑥?201mm的超小型元件                                           支持載荷控制，從03015mm的超小型

到55×100mm、高度15mm的大型元件均可對應。                             元件到55×100mm、高度28mm的高型元件

                                                                                                           及超大型元件均可對應。

▲   實現81,000CPH（本公司最佳條件）的卓越貼裝能力

通過對元件吸取到貼裝的動作進行改良、加快XY軸的速度，使得貼裝速度比以往機型提高了5%，達到95,000CPH。

▲   大幅改進了實際生產對應能力

通過采用新型寬幅掃描相機，將可高速貼裝的元件尺寸從□8mm擴大到□12mm，而且通過

▲   兩種橫梁結構

可根據貼裝能力及生產形態，選擇雙橫梁或者單橫梁對X軸進行構成，實現了通用平臺。

↓  可廣泛貼裝各種元件，充分體現“Limitless EXpansion（無限擴展）”

▲   可貼裝的元件

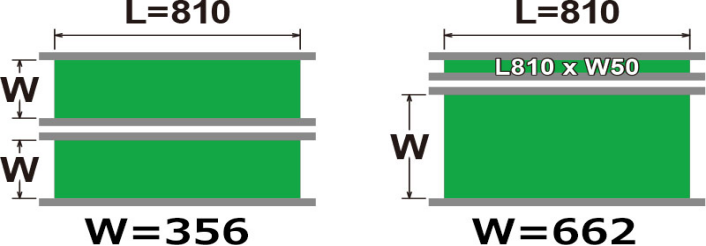

▼   靈活的傳送帶構成

                        單軌                                                                    雙軌                                                              雙軌

                                                                                                   W=356                                                        W=662

↓  標準配備多種功能，支持高品質的貼裝

▲   側視功能

不耽誤貼裝時間，即可對元件的有無及取料狀態進行檢測。

▲   排氣站

通過其自動排氣清潔功能，可以長時間保持吸嘴的清潔狀態。

▲   高速智能識別

標準配備有“高速智能識別”功能，可在短時間內制作出特殊形狀元件的識別數據，實現了健全性極高的元件識別。

↓  實現高效供料

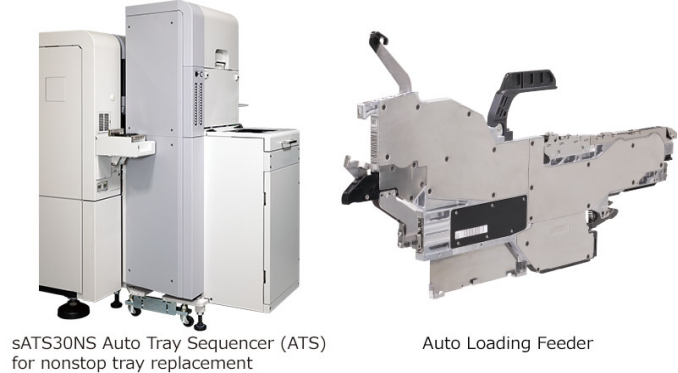

▲   無停機托盤換料ATS裝置“sATS30NS”

該裝置是在30層固定型自動更換式托盤送料裝置“sATS30”中又追加了新功能，可在保持自動運轉的狀態

下排出空料盤并供給新料盤。通過與被自動排出的空料盤進行交換，安裝上新的料盤，只需按下供給按鈕，

即可將新料盤自動投入到料盤匣倉中，另外，在生產準備時還可以對料盤匣倉進行統一安裝。

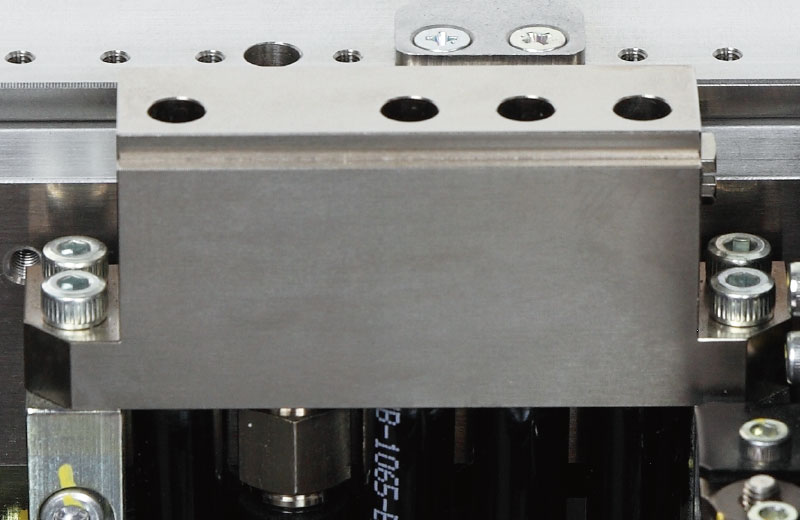

▲   無停機送料器一次性換料系統

在換料臺車拆裝時的開口部分，設置有吸取部能夠開閉的遮板式罩蓋。若拆下臺車，

遮板即可自動關閉，無需停止設備就能夠?qū)ε_車進行更換，提高了貼片機的運轉率。

▲   新開發的Auto LoadingFeeder

新開發出一種不用停止設備、只需插入料帶、就可以補充料帶元件的Auto Loading Feeder。采用雅馬哈獨創

的中央開放方式，降低了因絨毛及剝離帶電所導致的元件吸取失誤。而且，不需要實施端頭料帶的回收處理作業，

使得設備的運轉率大幅提高。

▲   ZS送料器

是一種薄型、輕量、小巧的單軌型電動式智能送料器。可以對無停機送料器更換功能的規格進行選擇。

規格參數
